西门子执行器SBV61和20mm行程阀门的自动调校操作步骤

西门子执行器SBV61和20mm行程阀门的自动调校操作步骤

西门子的阀门和执行器有20mm和40mm行程，SBX系列执行器是20mm行程，只能应用于20mm行程的阀门中，SBV61系列执行器是40mm行程，它既可以用于40mm行程的阀门，也可以用于20mm行程的阀门。今天就用西门子执行器SBV61（40mm行程）对于20mm行程的阀门的自动调校的步骤做个详细说明。

一、简单说明：

在调试阀门时，每当向执行器施加电源且无 Y 输入，执行器与阀门进行自动调校，也就是执行器自动运行至阀门“0”行程位置，12 秒钟以后，执行器将检测到的阀门行程存储至其内部的非易失性内存。为确保能正常执行调校，SBV61 配套的必须是20 mm 或 40 mm的行程。

二、详细操作步骤：

1、先把执行器SBV61和阀门(行程为20mm或者40mm)通过连接件固定好，拧紧螺丝确保牢固（辅助执行器配备的手动调节扳手摇动伸缩杆来连接）；

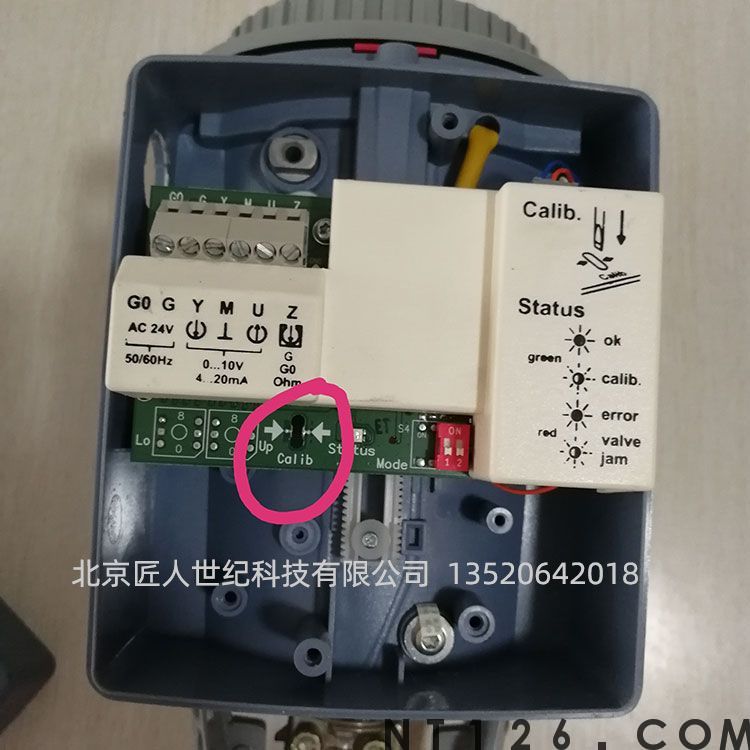

2、打开执行器SBV61的接线盖子，依次接好线的一端：AC24V电源G、G0；信号线“Y”先不接，确保无Y输入。

3、把线的另一端分别接到控制器对应的G、G0、Y上；

4、接通控制器电源，使其输出AC24V电源供给执行器，让执行器自行运动到刻度尺的“0”处（不管是20mm还是40mm的行程，都有一个“0”刻度）；

5、12秒钟后，执行器将检测到的阀门行程存储至其内部的非易失性内存，这样自动调校就已经调好了，执行器已经自行存储阀门的行程了，并根据行程输出0-10V的信号；
