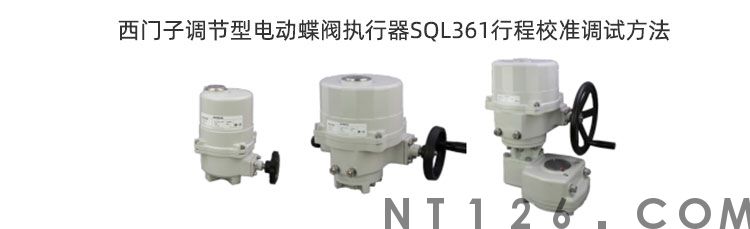

西门子电动蝶阀执行器SQL361行程校准方法

时间:2023-05-31    来源:小编    人气:


西门子VKF42系列蝶阀与SQL361系列蝶阀执行器配套使用,可实现0-10V调节控制功能。

为了确定阀板在阀门中的位置是全关或全开,对于调节型执行器,建议在首次调试时进行调校。



调校前的准备工作:

执行器已经安装在蝶阀上;

通过手轮旋转执行器至半开位置

打开外壳。

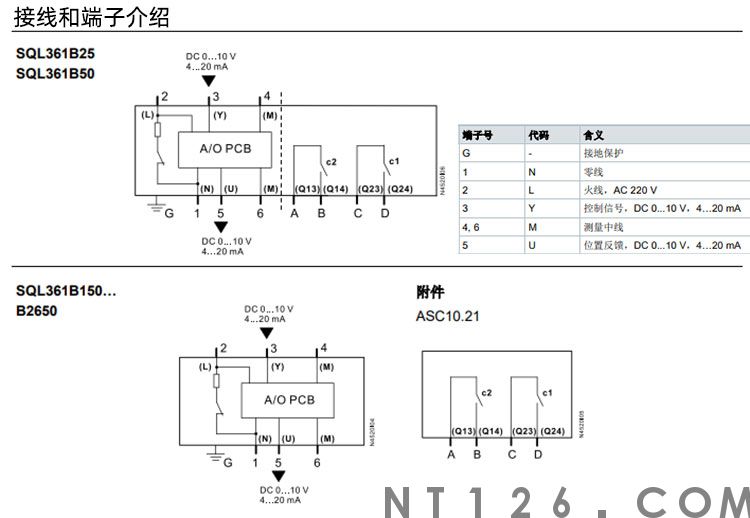

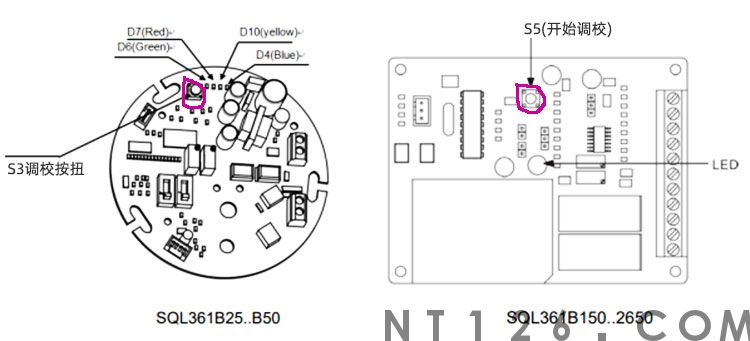

调校-西门子蝶阀执行器SQL361B25和SQL361B50

1、长按S3按钮5秒钟,调校开始。

2、执行器自动旋转到100%的行程位置(此时阀门全开)

3、执行器自动旋转到0%的行程位置(此时蝶阀全关)

4、测量值将自动保存在微处理器中。


调校时,蓝色LED灯(D4)变暗,绿色LED灯(D6)在执行器行程位置为100%时瞬时点亮,红色LED灯(D7)在执行器行程位置为0%时瞬时点亮。


正常操作

5、执行器根据控制信号Y指示的位置旋转。(蓝色LED灯D4一直闪)。

6、如果未接收到控制器信号Y,执行器旋转到0%行程位置(阀门全关)。



调校-西门子蝶阀执行器SQL361B150-2650

1、长按S5按钮5秒钟,调校开始。

2、执行器自动旋转到100%的行程位置(此时阀门全开)

3、执行器自动旋转到0%的行程位置(此时蝶阀全关)

4、测量值将自动保存在微处理器中。


调校时,红色LED灯变暗,并在执行器行程位置为100%和0%时瞬时点亮。


正常操作

5、执行器根据控制信号Y指示的位置旋转。(红色LED灯长亮)。

6、如果未接收到控制器信号Y,执行器旋转到0%行程位置(阀门全关)。

调校可重复多次。


西门子蝶阀执行器安装注意事项

将执行器安装在阀门上时,蝶阀必须在全关位“0%”。

执行器不能倒置安装

要避免蝶阀上的压力冲击,在启动泵之前,VKF42.. 必须处于完全打开的位置(手动或通过控制信号)。

如需逆转旋转方向,只需调换 Y12 和 Y14 连接。
