西门子阀门执行器SKD62和SKD60行程校准

西门子执行器安装到阀门上后，为了确定阀门0%和100%的行程位置，要进行调校：

先决条件：

将执行器SKD62或SKD60与西门子阀门机械连接到位

执行器必须处于自动运行模式并激活行程调校来获取0%和100%的有效值

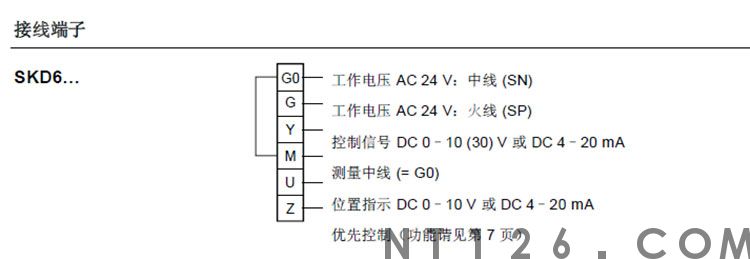

电源为AC24V（只接两根电源线，其它不接）

打开执行器外壳

校准

1、用一字改锥短接红圈标注处调校槽的触点

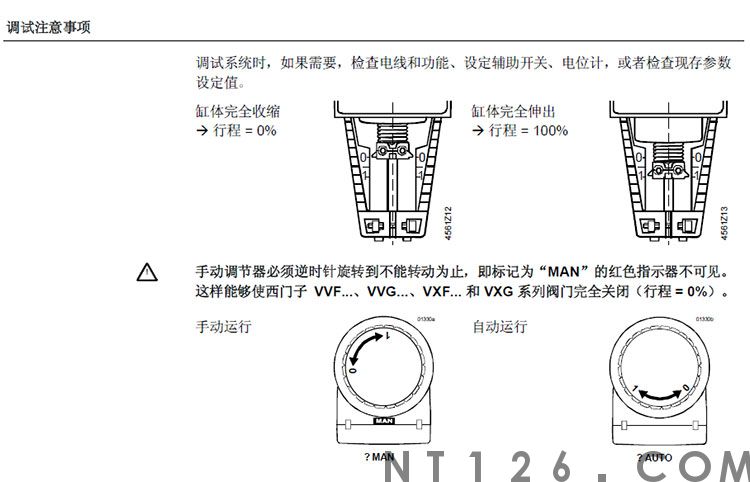

2、执行器移动到0%的行程位置，阀门关闭。（向上）

3、执行器移动到100%的行程位置，阀门打开。（向下）

4、储存测量值

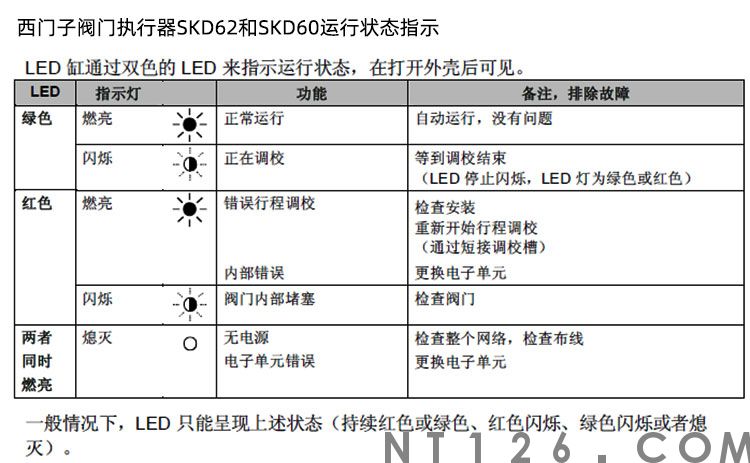

红色LED亮起表示校准出错。可以多次重复校准。

以后阀门和执行器每次重新安装后也要重新校准。
