西门子阀门执行器和阀体的行程校准方法

行程校准

为了确定西门子执行器所配阀门0%和100%的行程位置。西门子阀门和执行器初次匹配时要进行行程的校准。执行器必须和阀门进行机械连接，给西门子阀门执行器24V交流电，就可以进行行程校验了。

1、检查并确保阀门的手动调节器设置在自动的位置，即阀门执行器由输入信号控制。

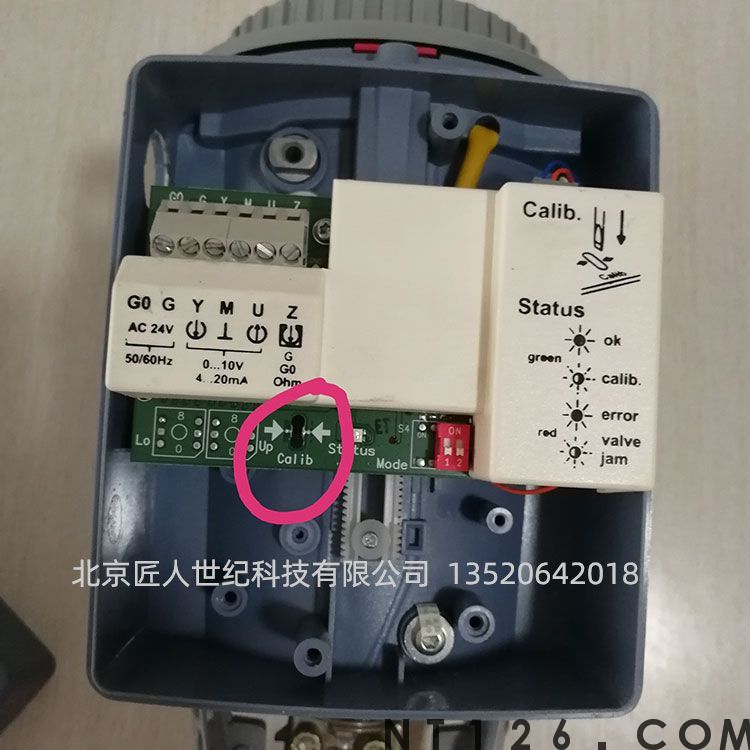

2、执行器电路板上有一个小孔，将小孔内进行短接（例如用螺丝刀），执行器即开始行程校验的过程：

a、执行器转到“0行程”位置（1），阀门关闭，绿灯LED闪烁；

b、然后执行器转到“100行程”位置（2），阀门开启，绿灯LED闪烁；

c、储存测量值。校验过程结束，绿灯LED亮（正常运行）；

d、执行器移到控制信号Y或Z控制的位置（3）。
