简介：

VVF42系列西门子阀门属于长行程阀门系列，用于冷冻水、低温水、高温水和盐水。
● 介质温度为 -10…150℃ 的阀门
● 阀体为灰铸铁 EN-GJL-250 或以上
● DN 25…150
● kvs 6.3…400 m3/h
● 法兰类型 21，法兰设计为 B
● VVF42..KC，具有压力补偿功能，适用于高压差应用
● 可以配备电动执行器 SAX.. 或电动液压执行器 SKD..、SKB..、SKC..

技术参数：
阀体DN25-DN100：HT250，等同于 EN-GJL-250
DN125-DN150：QT400-18L，等同于 EN-GJS-400-18-LT
阀杆不锈钢
阀座VVF42..C、VXF42..C：机加工，VVF42..KC：不锈钢
阀塞DN25 黄铜，DN32-DN150 不锈钢
阀杆密封函黄铜，EPDM O 型环，PTFE 套筒，无硅
补偿密封（仅限 VVF42..KC）：不锈钢EPDM

用途：
主要应用场景：
作为调节或截止阀，用于锅炉、集中供热和制冷设备、冷却塔、供热设备、通风和空气处理单
元。
VVF42..C, VXF42..C 用于闭式系统（注意气蚀现象）。
VVF42..KC 用于闭式或开式系统（注意气蚀现象）。
VVF42..KC 阀采用压力补偿塞。这能够配套同一型号的执行器控制高压差的应用。
不要通过拆下盲法兰而使二通阀变为三通阀！

型号概览

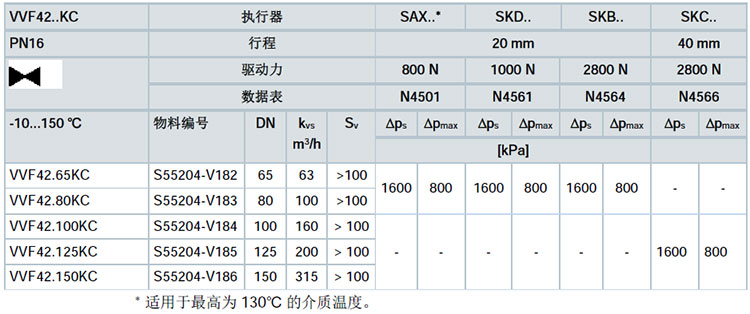

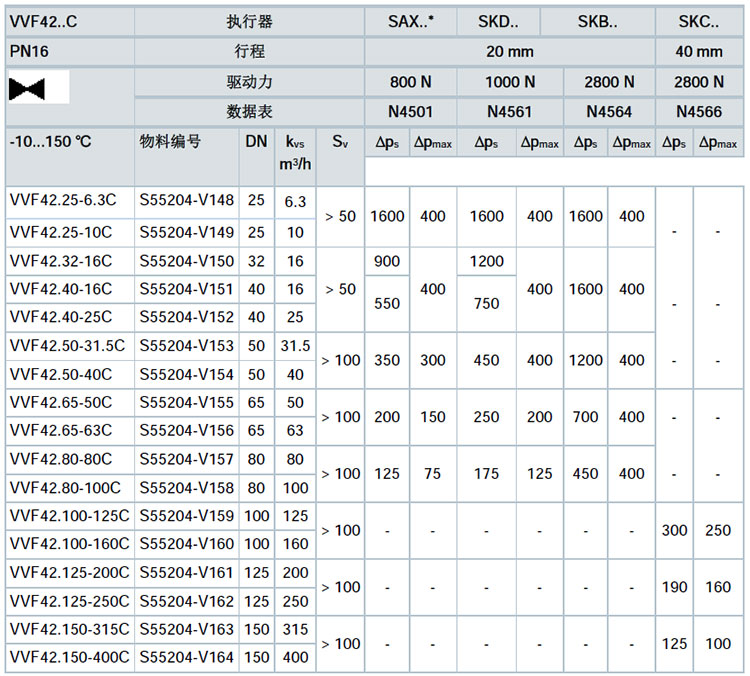

阀门与执行器选型

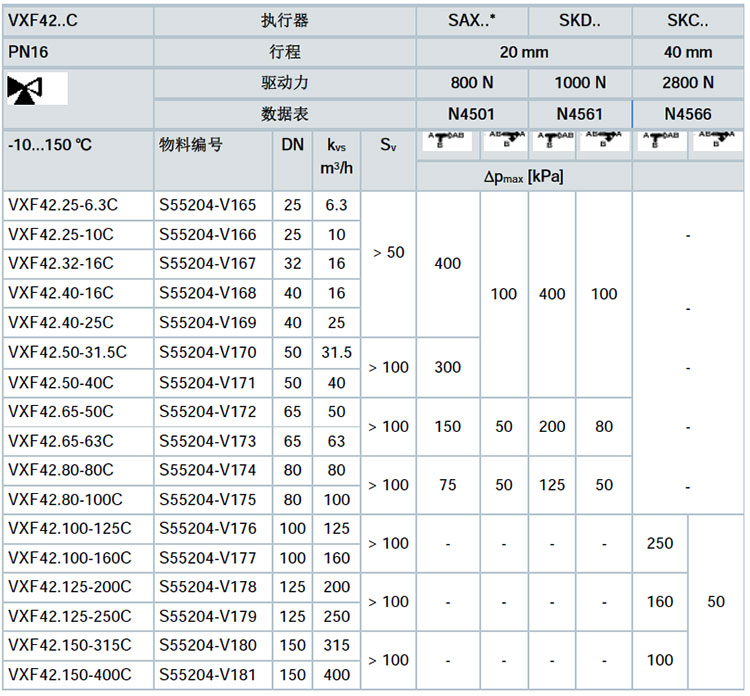

VXF42..C西门子三通阀与执行器配型表

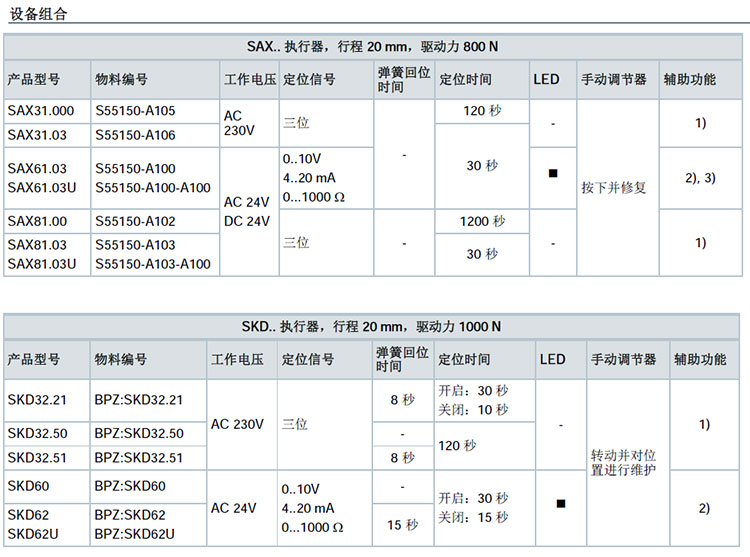

与VVF42阀门配套的执行器参数


● DN = 标称口径
● kvs = 压差为 100 千帕（1 巴）时，通过全开阀门 (H100) 的额定冷水 (5...30℃) 流量值
● Sv = 可调比
● Δps = 电动阀仍在压力作用下牢固关闭时的最大允许压差
● Δpmax = 通过电动阀直通口整个定位范围的最大允许压差

型号列表：
VVF42.25-6.3C
VXF42.25-6.3C
VVF42.25-10C
VXF42.25-10C
VVF42.32-16C
VXF42.32-16C
VVF42.40-16C
VXF42.40-16C
VVF42.40-25C
VXF42.40-25C
VVF42.50-31.5C
VXF42.50-31.5C
VVF42.50-40C
VXF42.50-40C
VVF42.65-50C
VXF42.65-50C
VVF42.65-63C
VXF42.65-63C
VVF42.80-80C
VXF42.80-80C
VVF42.80-100C
VXF42.80-100C
VVF42.100-125C
VXF42.100-125C
VVF42.100-160C
VXF42.100-160C
VVF42.125-200C
VXF42.125-200C
VVF42.125-250C
VXF42.125-250C
VVF42.150-315C
VXF42.150-315C
VVF42.150-400C
VXF42.150-400C
VVF42.65KC
VVF42.80KC
VVF42.100KC
VVF42.125KC
VVF42.150KC
