西门子电动球阀VAI61系列
-
二通球阀，PN40
内螺纹连接
|
| |
|
简介：
黄铜 UNS C35330 (DZR) 阀体，阀球 黄铜 UNS C35330 (DZR)，镀铬，密封材料 EPDM O 型圈
- DN 15...50
- kvs 1...63 m3/h
- 内螺纹连接 Rp… 符合 ISO 7-1 标准
- 可与 GLB...9E 和 GMA...9E 电动执行器组合
- 泄漏率 kvs 值的 0…0.01 %
- 允许介质 水 冷却水、冷冻水、低温热水、高温热水、防冻水；建议：水处理须依照 VDI 2035 标准
- 介质温度 最高 120 °C
适用于暖通空调系统，作为控制和安全关断阀门。
适用于闭式系统（请留意第 5 页有关“气蚀”问題）。

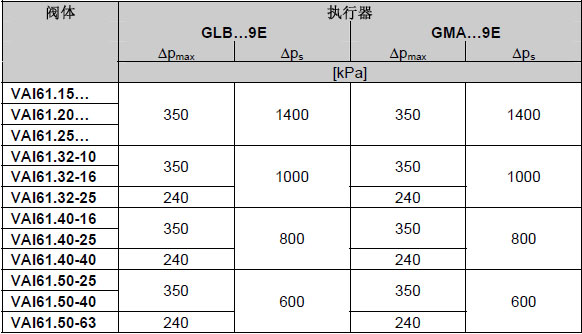

阀体与执行器组合
PMAX=阀门两端的最大允许压差，在此压差范围内相配执行器能在整个行程准确地驱动阀门工作，对于低噪音场合，我们推荐最大允许压差为240KPa
PS=保证执行器安全关闭的前提下，阀门两端的最大允许压差（关闭压差）。

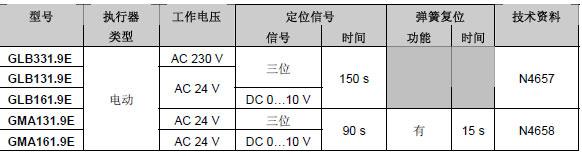

执行器概览：
安装注意事项：
- 建议安装在回水管上，因为在供暖系统中回水管的温度较低，这样可以延长阀杆密封材质的寿命。
- 确保流程无气蚀
- 建议在闭式和开式系统中，均须在阀门前安装过滤器增加阀门安全功能。
- 阀门和执行器易于在现场组装，无需特殊工具也无需做任何调整。
- 安装时，请注意阀体上的流向标记→
- 只有在执行器已经正确安装完毕后才可以调试阀门。
阀轴逆时针旋转： 阀门打开 = 增加流量
阀轴顺时针旋转： 阀门关闭 = 减少流量
VAI61...阀门无需维护。
在进行阀门 / 执行器保养维修时：
? 停止水泵并切断水泵电源
? 关闭截止阀
释放管道系统中的压力并等待管路完全冷却。
需要时，请断开执行器接线端子的导线。
在对阀门再次调试前需确保执行器已正确安装。
订货说明：
订货时请说明型号，例如：VAI61.50，阀门和执行器是分开包装和供货的。
阀门供货时没有反向法兰，也没有法兰垫。
|
| 备注：产品参数仅供参考，实际参数以供货产品为准。产品电子样本大部分为PDF格式，请下载PDF阅读器以便查看。 |
|
