西门子楼宇科技→ 两管制冷/热合用盘管新风处理系统


参考仪表和设备

符号
名称
型号
备注
TC-1
液晶显示控制器 RWD62/RWD68 带电压调制输出
TS-1
风道温度传感器 QAM22...
TA-1
恒温器 RAK...
VA-1
电动调节器 VV.../SK...6...
DA-1
风阀执行器 GBB...
DPS-1
压差开关 QBM81...

工作说明

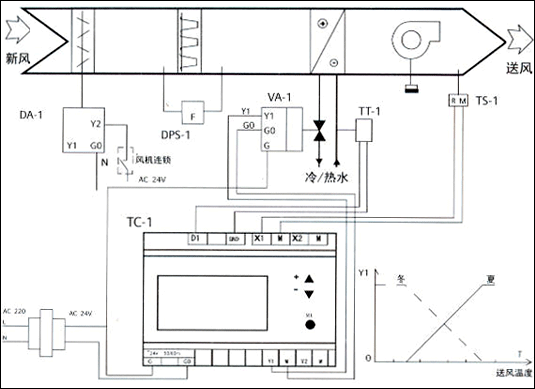

  风道温度传感器TS-1检测送风温度,送至控制器TC-1与设定值比教。根据PI运算结果,控制器输出相应信号控制电动阀VA-1的,调节冷/热水量,使送风温度保持在所要求的范围内。
  装于冷/热水进水管上的恒温器TT-1可进行系统冬/夏季节转换。夏季时,系统供冷水,温度下降。TT-1控制触点断开,Y1输出切换至正向动作,当送风温度升高时,电动阀VA-1开大,使送风温度下降。冬季时,系统供热水,TT-1控制触点闭合,Y1输出切换至反向动作,当送风温度低于设定值时,电动阀VA-1开大,使送风温度上升。
  电动调节阀与风机连锁,当切断风机电源时,电动阀关闭。(有防冻要求的场合可通过行程限位器将热水阀位保持在要求的开度)
  系统参数可在控制器上直接输入、修改、并有LCD显示。
  新风入口处的风阀执行器DA-1与风机连锁,当送风机启动时,新风风阀全开;反之全关。
  压差开关DPS-1检测过滤器两侧之压差,当其超过规定值时,发出报警信号。
