Honeywell霍尼韦尔调节阀的选型计算公式

Honeywell调节阀是用电源或者气源驱动,安装在管路中用来调节流量(水或蒸汽)大小的装置,被广泛用于暧通空调系统中。在一个系统中作为一个末级控制元件不是一件轻松的事。他容易受到侵蚀、高流速、气蚀、闪蒸液体、低温、高温、磨损和热冲击,却得为整个过程里突然出现的所有的任何问题负责。但是请记住:调节阀只做他们被告诉需要做的。正确选型对于想要得到的控制效果至关重要,调节阀需要严格按照应用的需求来选择。

1. 术语

流通能力(Kv,Cv)

Cv的定义:在1psi (7KPa)的压差下,1 gallon/min(0.23m3/h)温度为60F15.5℃的水通过阀门。

Kv的定义:在1bar (100Kpa)的压差下,1m3/h温度为20℃的水通过阀门。

最大流量(Kvs)阀门全开时的阀门流通能力。

最小流通量(Kvr)阀门开启时可达到得最小流通量。

可调比(Sv)阀门最大流通量与最小流通量的比值

Kv值计算


Q:通过阀门的水流量(m3/h)

ΔP:阀门前后压差(bar)

P1:阀门进口绝对压力(bar)

P2:阀门进口绝对压力(bar)

G:通过阀门的蒸汽质量流量(Kg/h)

ts:过热蒸汽过热度(℃)

k:过热蒸汽修正系数


2. 水阀的选型

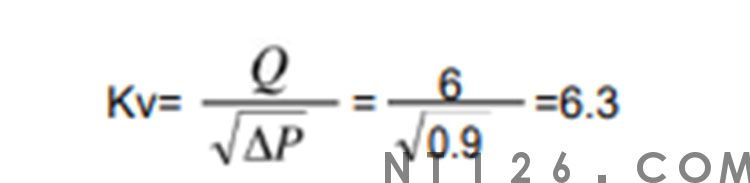

例1:有一空调机冷水管采用电动二通阀进行连续调节,冷水流量为6m3/h二通阀两端的压差为0.9bar,试选择合适的电动阀。


应该选择Kvs是6.3的阀门。

对应的霍尼韦尔阀门可以选择V5011R1059,执行器可以根据要求选择浮点型(ML6420A3007-E)或者调节型(ML7420A8088-E)。

3. 蒸汽阀的选型

例2:采用电动蒸汽阀连续调节二次测的送水温度。蒸汽流量为370Kg/h,蒸汽压力为2.8bar,设计蒸汽压损为0.6bar,试选择合适的蒸汽阀。

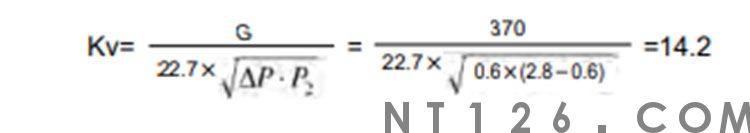

由于是用来调节送水温度,选用非临界压降下的计算公式:


应该选择Kvs是14.2的阀门。

对应的霍尼韦尔阀门可以选择V5011P2002,执行为器可以根据要求选择浮点型(ML6420A3007-E)或者调节型(ML7420A8088-E)。

4. 使用选型图快速选择水阀和蒸汽阀

例1:图1中纵坐标6m3/h与横坐标0.9bar在象限中的交点即为所需阀门的Kvs=6.3

例2:在图2中的左侧找到P1=2.8bar与压降0.6bar的交点并水平延伸到Kvs象限,在图的上方找到G=370Kg/h点并垂直延伸到Kvs象限,两直线的交点即为所需阀门的Kvs在13.7与16之间。
